3WAY

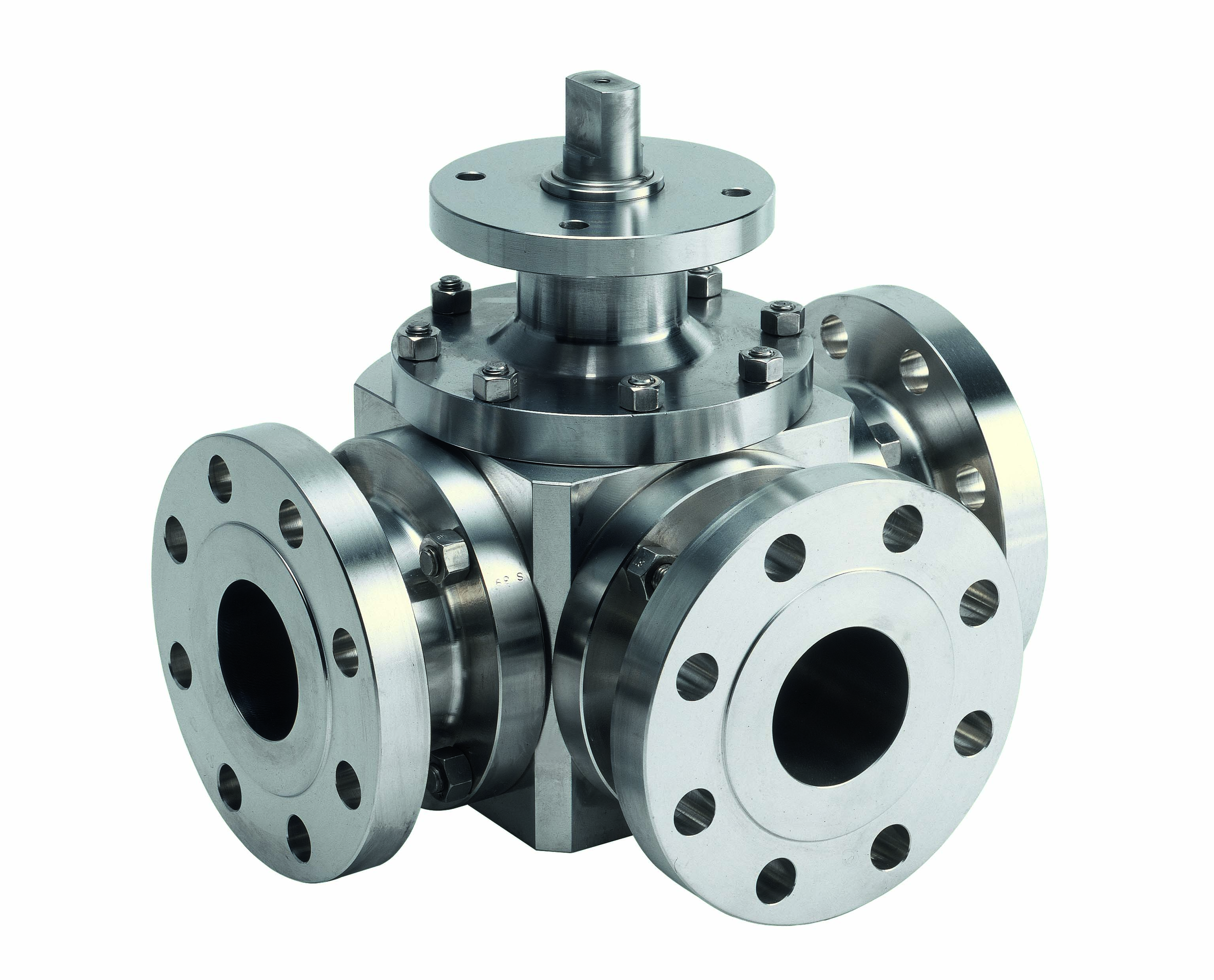

Клапан шаровой трехходовой
ОПИСАНИЕ:

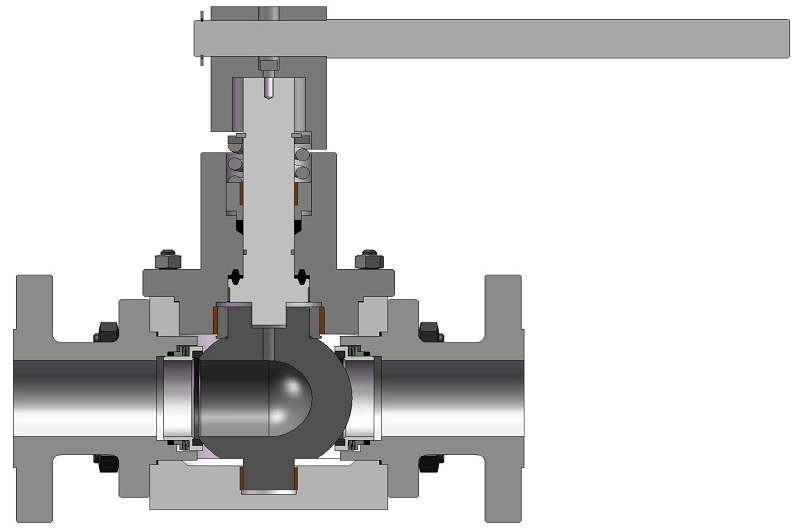

Трехходовые шаровые клапаны с металлическими седлами. Компания Пента производит шаровые трехходовые клапаны с металлическими седлами с L-образным, T-образным или Y-образным проходом.
В данных клапанах используются уникальные технические решения, традиционные для моделей SAT, которые на сегодняшний день не имеют аналогов на рынке.
Все изделия компании ПЕНТА, включая клапаны серии MULTIPORT, разработаны для оснащения металлическими седлами из ПЕНТАФИТА, что позволяет изготавливать клапаны с металлическими седлами БЕЗ УТЕЧЕК для непрерывной работы при температурах от 100°C до 400°C.
Характеристики упругопластичности ПЕНТАФИТА и полностью болтовая конструкция гарантируют простоту обслуживания и не требуют проведения операций по подгонке запасных седел и шаров.
Отшлифованные с высокой точностью шары проходят 100% внутренний контроль. Поверхность шаров упрочнена при помощи накладок, изготовленных по самым современным технологиям. Все шары имеют цапфовое присоединение для предупреждения боковых нагрузок на герметичные седла.
Трехходовой шаровой клапан имеет уникальную запатентованную проектную систему уплотнения стержня. Пружина, расположенная на верхнем конце стержня, создает предварительную нагрузку при низких давлениях, компенсируя износ.
Клапаны в криогенном исполнении или с блокировкой потока Non TransFlow поставляются по запросу.
Уплотнения стержня с динамической нагрузкой.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- КОНСТРУКЦИЯ с цапфовым присоединением шара, с полным или суженным проходом, с разъемным корпусом
- ДИАПАЗОН РАЗМЕРОВ DN ½” –DN 10”
- КЛАСС ДАВЛЕНИЯ AISI 150 -600 (с ограничением диаметра) PN 10-100
- ДИАПАЗОН ТЕМПЕРАТУР -100°C / +400°C
- СТАНДАРТНАЯ КОНСТРУКЦИЯ ASME B16.34 / EN 12569 / EN 17292 / ASME VIII DIV.1 EN 12516-1
- СТРОИТЕЛЬНАЯ ДЛИНА Std. Penta
- КОНЦЕВЫЕ ЭЛЕМЕНТЫ ASME B16.5 / EN 1092-1 / DIN / GOST 54432 / GOST 12815
- MATEРИАЛ КОРПУСА A105 / A350 LF2 / AISI 316 / AISI 304
- ГЕРМЕТИЧНЫЕ СЕДЛА PENTAFITE / WC / CRC / ST6
- УСТАНОВКА ISO 5211 по запросу
- КЛАСС ГЕРМЕТИЧНОСТИ ASME B16.104 / FCI 70-2 Cl. VI / API 598 Cl. A / GOST 54808 Cl.A
