SAT CRIO TRUNNION

SAT CRIO TUNNION

ОПИСАНИЕ:

Шаровой цапфовый клапан с металлическими седлами для криогенных сред.

Цапфовый криогенный клапан является эволюционной конструкцией SAT для низких температур.

Проектная философия отражена в технических решениях, не имеющих аналогов на рынке и направленных на достижение максимальной надежности, как показывают высокие результаты в

многочисленных областях применения.

Все изделия компании ПЕНТА, включая клапаны серии SAT, разработаны для оснащения металлическими седлами из ПЕНТАФИТА (до  –10​4 ​°C) или седлами из полимерных материалов для

более низких температур, обеспечивая изготовление клапанов БЕЗ УТЕЧЕК.

Все клапаны крио цапфового типа серии SAT являются двунаправленными и имеют автоматический сброс давления из полости корпуса, а также криогенный удлинитель управляющего стержня.

Уплотнения стержня с динамической нагрузкой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • КОНСТРУКЦИЯ клапан шаровой цапфовый, полнопроходной, с разъемным корпусом
  • ДИАПАЗОН РАЗМЕРОВ DN 1” – DN 10”
  • КЛАСС ДАВЛЕНИЯ ANSI 150-1500 (с ограничением диаметра) PN 10-250
  • ДИАПАЗОН ТЕМПЕРАТУР - 196°C / +200°C
  • СТАНДАРТНАЯ КОНСТРУКЦИЯ ASME B16.34 / EN 1626 / API 6D / BS 6364 / ASME VIII DIV.1 EN 12516-1
  • СТРОИТЕЛЬНАЯ ДЛИНА ASME B16.10 / EN 558
  • КОНЦЕВЫЕ ЭЛЕМЕНТЫ ASME B16.5 / EN 1092-1 / DIN 2633-34-35-36-37 / GOST 54432 / GOST 12815
  • MATEРИАЛ КОРПУСА AISI 316 / AISI 304
  • ГЕРМЕТИЧНЫЕ СЕДЛА PTFE / PEEK / KEL-F / SILVER PENTAFITE
  • УСТАНОВКА ISO 5211 по запросу
  • КЛАСС ГЕРМЕТИЧНОСТИ BS6364 / ASME B16.104 / FCI 70-2 Cl. VI / API 598 Cl. A / GOST 54808 Cl.A / ISO 5208 / EN 12266-1

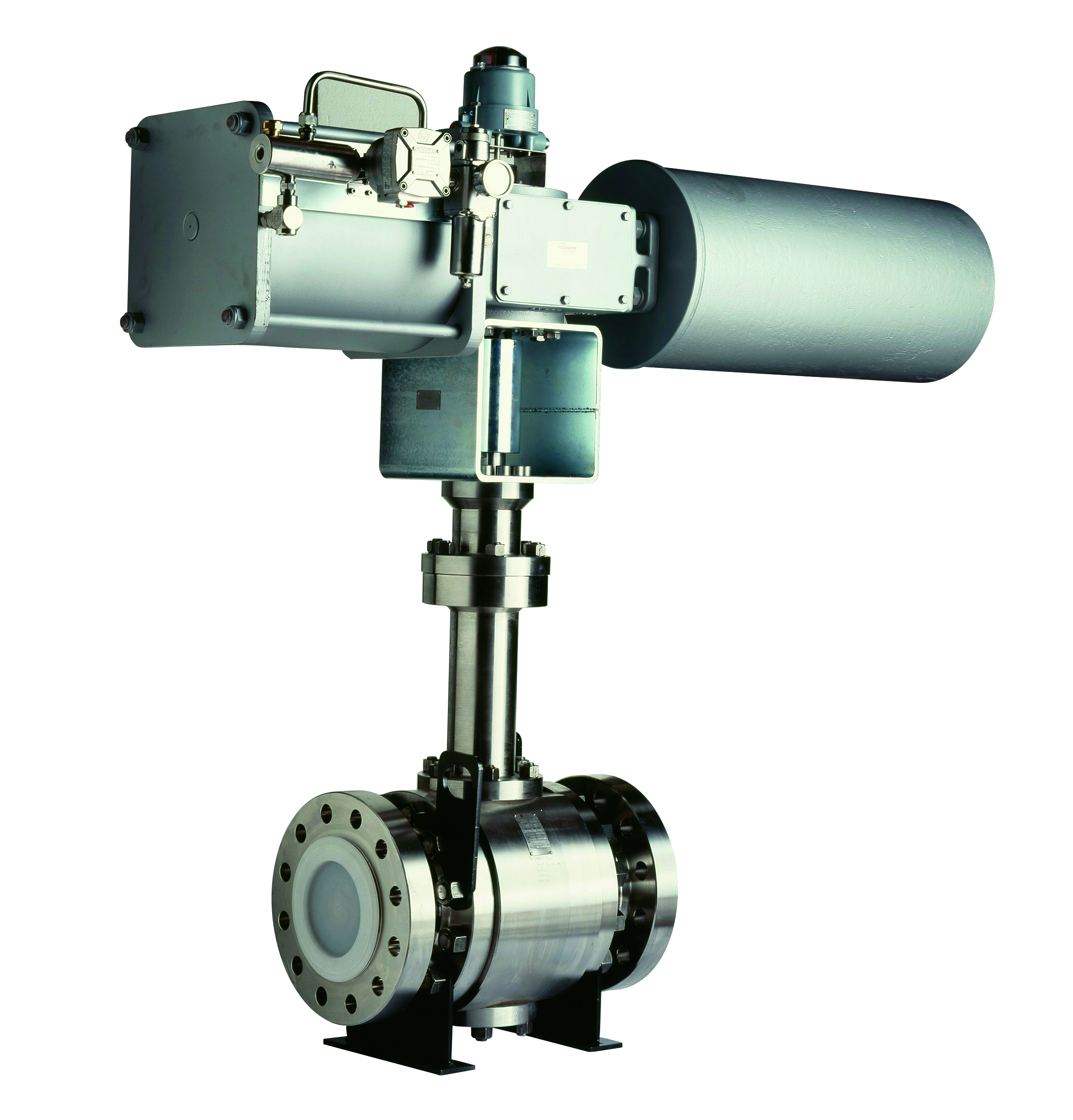

Valvola trunnion criogenica

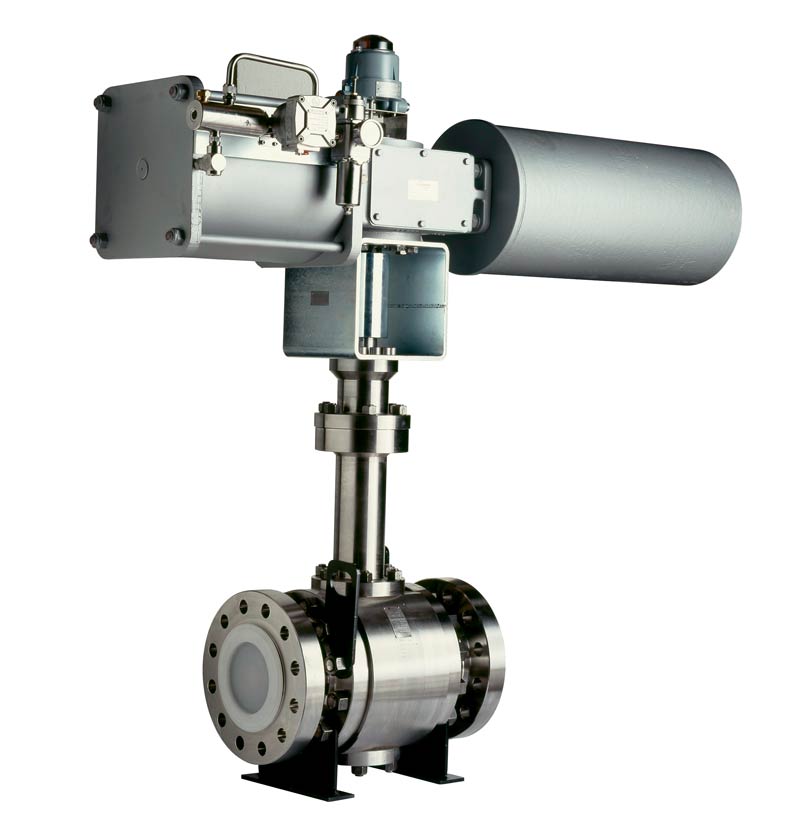

Sat crio trunnion

СЕРТИФИКАЦИЯ

  • Директива ЕС 97/23/CE PED
  • Директива ЕС 94/9/CE ATEX
  • ВЫДЕЛЕНИЕ В АТМОСФЕРУ: 15848 ­2
  • SIL3 IEC61508
  • Подтверждено EAC
