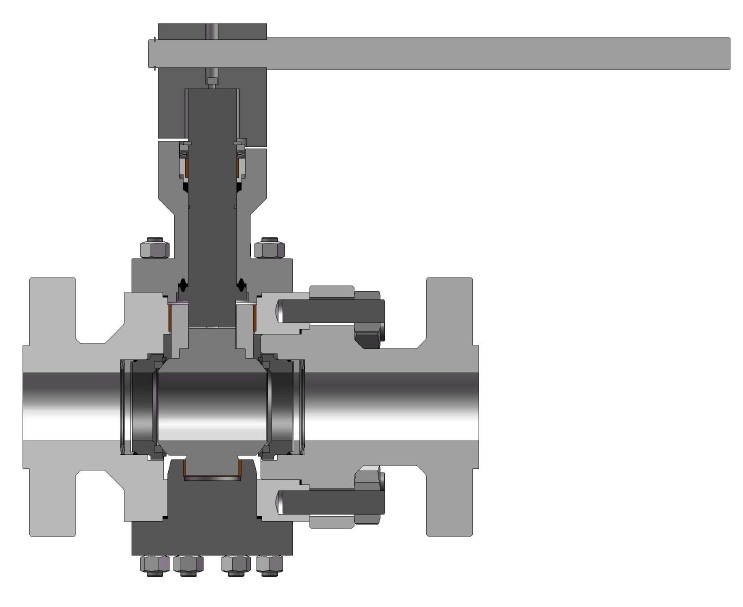

Шаровой цапфовый клапан для высоких температур.
Модель SAT может выполняться с цапфовым присоединением шара. Данная конструктивная типология компании Пента подходит для наиболее широкого спектра применения.
Первоочередной целью проектной философии является достижение максимальной надежности путем создания технических решений, которые и на сегодняшний день не имеют аналогов на рынке.
Все изделия компании ПЕНТА, включая клапаны серии SAT, разработаны для оснащения металлическими седлами из ПЕНТАФИТА, обеспечивая изготовление клапанов с металлическими седлами БЕЗ УТЕЧЕК для непрерывной работы при температурах до 780°C (1436°F) или давления до 720 бар.
Характеристики упругопластичности ПЕНТАФИТА и полностью болтовая конструкция гарантируют простоту обслуживания и не требуют проведения операций по подгонке запасных седел и шаров.
Кроме того, в наличии имеются седла с поверхностными накладками из твердых материалов.
Цапфовый клапан для высоких температур является двунаправленным, имеет автоматический сброс избыточного давления из полости корпуса и сдвоенную запорно-спускную систему.
По запросу изготавливаются клапаны с седлами с двухсторонним поршневым эффектом или с комбинированным односторонним/двухсторонним эффектом.
Уплотнения стержня с динамической нагрузкой.
Стержень может быть изготовлен в 3 различных размерах для предотвращения перегрева
исполнительного механизма (привода или редуктора).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- КОНСТРУКЦИЯ клапан шаровой цапфовый, полнопроходной, с разъемным корпусом
- ДИАПАЗОН РАЗМЕРОВ DN 1” – DN 24”
- КЛАСС ДАВЛЕНИЯ ANSI 150-2500 (с ограничением диаметра) PN 10-420
- ДИАПАЗОН ТЕМПЕРАТУР - 50°C / +720°C
- СТАНДАРТНАЯ КОНСТРУКЦИЯ ASME B16.34 / EN 1626 / API 6D / BS 6364 / ASME VIII DIV.1 EN 12516-1
- СТРОИТЕЛЬНАЯ ДЛИНА ASME B16.10 / EN 558
- КОНЦЕВЫЕ ЭЛЕМЕНТЫ ASME B16.5 / EN 1092-1 / DIN 2633-34-35-36-37 / GOST 54432 / GOST 12815
- MATEРИАЛ КОРПУСА A105 / A350 LF2 / AISI 316 / AISI 304
- ГЕРМЕТИЧНЫЕ СЕДЛА PENTAFITE / CRC / WC / ST6
- УСТАНОВКА ISO 5211 по запросу
- КЛАСС ГЕРМЕТИЧНОСТИ ASME B16.104 / FCI 70-2 Cl. VI / API 598 Cl. A / GOST 54808 Cl.A / ISO 5208 / EN 12266-1
