ОПИСАНИЕ:

Шаровой мекжфланцевый клапан​ с плавающим шаром для эксплуатации при высоких температурах.

Предлагаются три модели данного клапана:

  • Для эксплуатации при низком давлении (AP10)
  • Для эксплуатации при высоком давлении (AP10HP)
  • Шаровой клапан с нагревательной рубашкой (AP11)

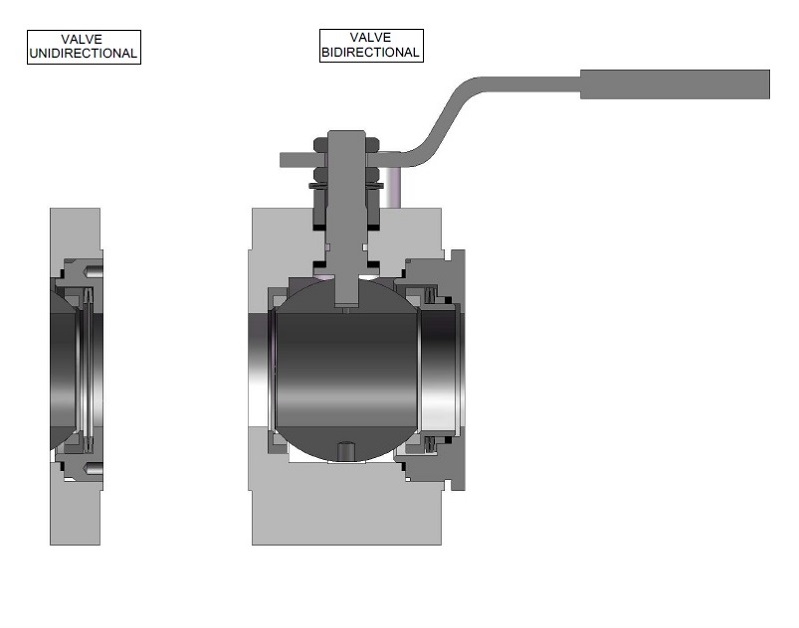

Каждая модель может выполняться одно- и двунаправленной.

Оснащение клапана нагревательной рубашкой позволяет расширить область его применения, в том числе и для работы с жидкостями, затвердевающими при температуре окружающей среды.

Межфланцевый шаровой клапан может быть снабжен удлинителем стержня до 100 мм (или длинее по запросу заказчика).

Уплотнения стержня с динамической нагрузкой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • КОНСТРУКЦИЯ с плавающим шаром, полнопроходной, межфланцевый
  • ДИАПАЗОН РАЗМЕРОВ Низкое давление DN ½” – DN 6” Высокое давление DN ½” – DN 3” Футеровка DN ½” – DN 6”
  • КЛАСС ДАВЛЕНИЯ ANSI 150 - 900 PN 10 - 160
  • ДИАПАЗОН ТЕМПЕРАТУР - 46°C / +400°C
  • СТАНДАРТНАЯ КОНСТРУКЦИЯ ASME B16.34 / EN 12569 / EN 17292 / ASME VIII DIV.1 EN 12516-1
  • СТРОИТЕЛЬНАЯ ДЛИНА EN558 серии 100 и 101 (только для однонаправленных)
  • КОНЦЕВЫЕ ЭЛЕМЕНТЫ ASME B16.5 / EN 1092-1 / DIN 2632/33/34/35/36/37/38 / GOST 54432 / GOST 12815
  • MATEРИАЛ КОРПУСА A105 / A350 LF2 / AISI 316 / AISI 304
  • ГЕРМЕТИЧНЫЕ СЕДЛА PENTAFITE / WC / CRC / ST6
  • УСТАНОВКА ISO 5211
  • КЛАСС ГЕРМЕТИЧНОСТИ ASME B16.104 / FCI 70-2 Cl. VI / API 598 Cl. A / GOST 54808 Cl. A
Valvola a sfera wafer

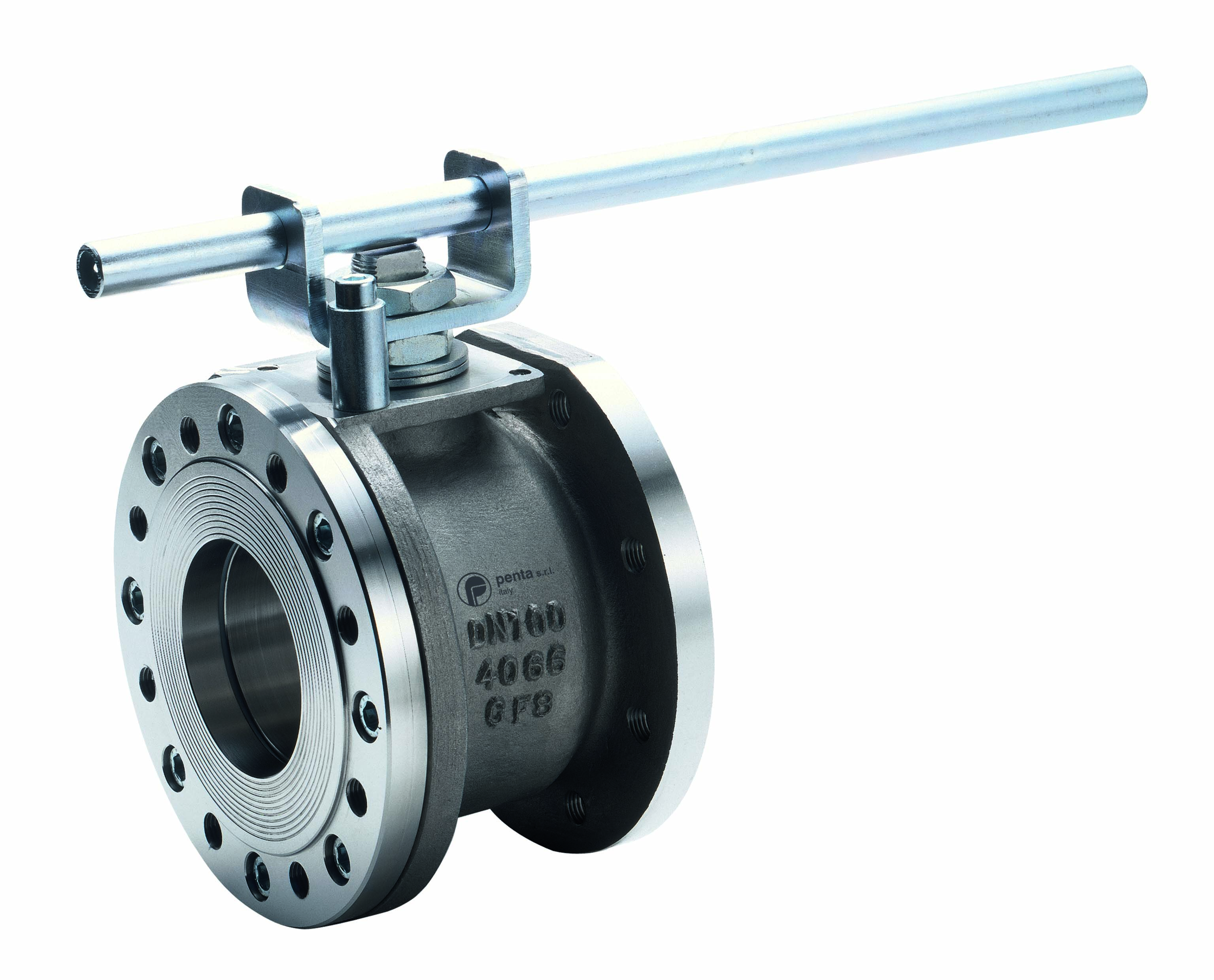

Valvola a sfera wafer AP10

СЕРТИФИКАЦИЯ

  • Директива ЕС 97/23/CE PED
  • Директива ЕС 94/9/CE ATEX
  • Подтверждено TA­LUFT (только с удлинителем стержня)
  • ВЫДЕЛЕНИЕ В АТМОСФЕРУ: 15848 ­2 (только с удлинителем стержня)
  • SIL3 IEC61508
  • Подтверждено EAC
  • Подтверждено CRN
