APT3
APT3
ОПИСАНИЕ:

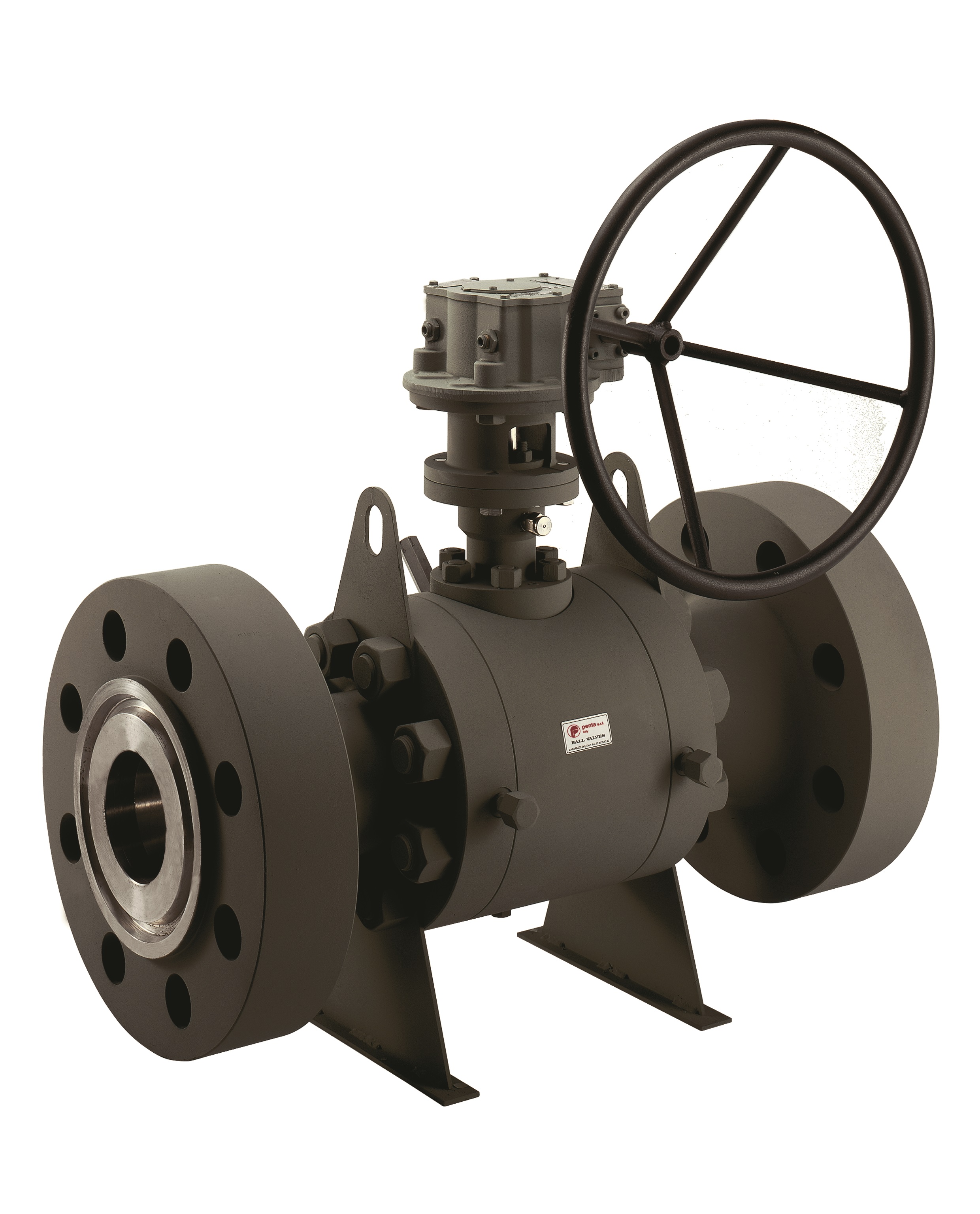

Шаровой клапан с металлическими седлами с присоединением шара для высоких температур.

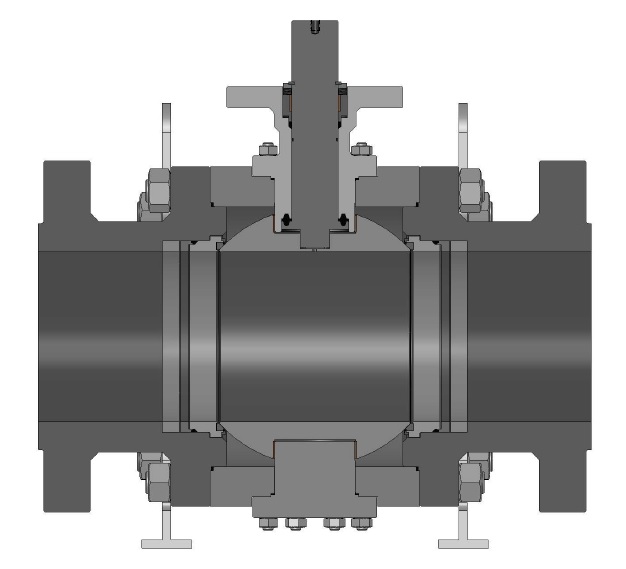

Клапан APT3 представляет собой шаровой клапан из 3-х частей цапфового типа и характеризуется разъемной конструкцией корпуса из 3-х частей и как все клапаны Пента является двунаправленным.
Все клапаны APT3 являются двунаправленными и имеют автоматический сброс избыточного давления из полости корпуса и сдвоенную запорно-спускную систему.
Уплотнения стержня с динамической нагрузкой. Стержень может быть изготовлен в 3 различных размерах для предотвращения перегрева исполнительного механизма (привода или редуктора).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- КОНСТРУКЦИЯ с цапфовым присоединением шара, с полным или суженным проходом, с разъемным корпусом
- ДИАПАЗОН РАЗМЕРОВ DN 6” – DN 10”
- КЛАСС ДАВЛЕНИЯ ANSI 150-600 PN 10-100
- ДИАПАЗОН ТЕМПЕРАТУР - 46°C / +400°C
- СТАНДАРТНАЯ КОНСТРУКЦИЯ ASME B16.34 / EN 12569 / EN 17292 / ASME VIII DIV.1 EN 12516-1
- СТРОИТЕЛЬНАЯ ДЛИНА ASME B16.10 / EN 558
- КОНЦЕВЫЕ ЭЛЕМЕНТЫ ASME B16.5 / EN 1092-1 / DIN 2632-33-34-35-36-37-38 / GOST 54432 / GOST 12815
- MATEРИАЛ КОРПУСА A105 / A350 LF2 / AISI 316 / AISI 304
- ГЕРМЕТИЧНЫЕ СЕДЛА PENTAFITE / CRC / WC / ST6
- КОНСТРУКЦИЯ СТЕРЖНЯ ISO 5211
- УСТАНОВКА ASME B16.104 / FCI 70-2 Cl. VI / API 598 Cl. A / GOST 54808 Cl.A / ISO 5208 / EN 12266-1
