SAT FLOATING

ПОПЛАВКОВЫЙ SAT

ОПИСАНИЕ:

Шаровой клапан с металлическими седлами для высоких температур.

Отличие поплавковой модели SAT клапанов Пента от других моделей, представленных на рынке, состоит в уникальной конструкции. Благодаря запатентованной герметичной конструкции стержня появилась возможность компенсировать износ и зазор, возникающие ввиду расширения между стержнем и крышкой.

Стержни имеют 100% увеличение в размере, с двух сторон металлических седел клапана установлены пружины с предварительным натягом для обеспечения полной двунаправленности.

Как и вся продукция компании Пента, клапаны серии SAT представляют собой шаровые клапаны с металлическими седлами для высоких температур, ​разработанные для оснащения металлическими седлами из ПЕНТАТИТА, что позволяет изготавливать клапаны с металлическими седлами БЕЗ УТЕЧЕК для температур до 720°C (1328°F) при непрерывной эксплуатации или давления до 720 бар.

Уплотнения стержня с динамической нагрузкой.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • КОНСТРУКЦИЯ с плавающим шаром, полнопроходной, с разъемным корпусом
  • ДИАПАЗОН РАЗМЕРОВ DN 1/2” – DN 6” (с ограничением диаметра)
  • КЛАСС ДАВЛЕНИЯ ANSI 150-2500 PN 10-420
  • ДИАПАЗОН ТЕМПЕРАТУР - 50°C / +720°C
  • СТАНДАРТНАЯ КОНСТРУКЦИЯ ASME B16.34 / EN 1626 / API 6D / BS 6364 / ASME VIII DIV.1 EN 12516-1
  • СТРОИТЕЛЬНАЯ ДЛИНА ASME B16.10 / EN 558
  • КОНЦЕВЫЕ ЭЛЕМЕНТЫ ASME B16.5 / EN 1092-1 / DIN 2633-34-35-36-37 / GOST 54432 / GOST 12815
  • MATEРИАЛ КОРПУСА A105 / A350 LF2 / AISI 316 / AISI 304
  • ГЕРМЕТИЧНЫЕ СЕДЛА PENTAFITE / CRC / WC / ST6
  • УСТАНОВКА ISO 5211 по запросу
  • КЛАСС ГЕРМЕТИЧНОСТИ ASME B16.104 / FCI 70-2 Cl. VI / API 598 Cl. A / GOST 54808 Cl.A / ISO 5208 / EN 12266-1

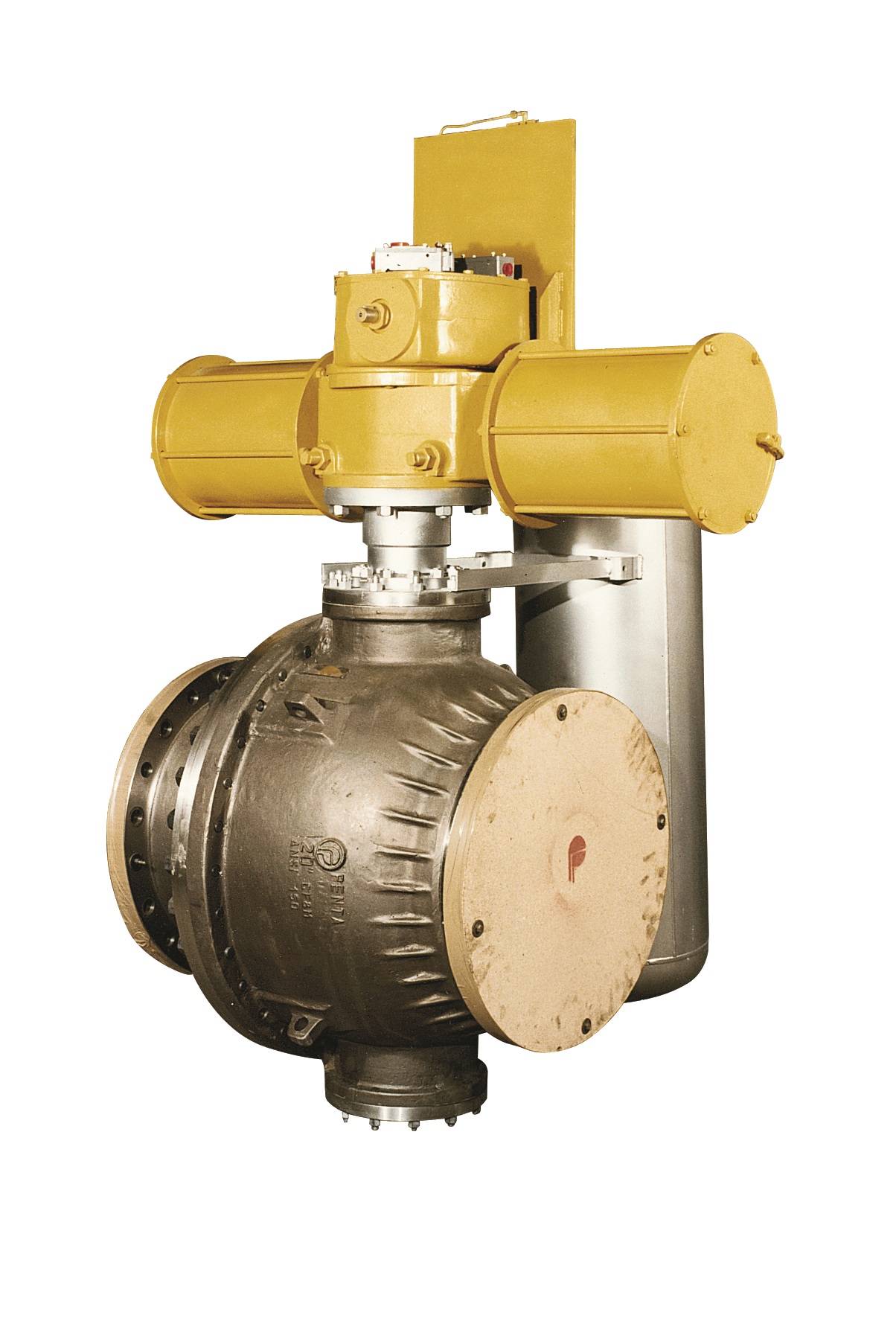

Valvola a sfera per alte temperature

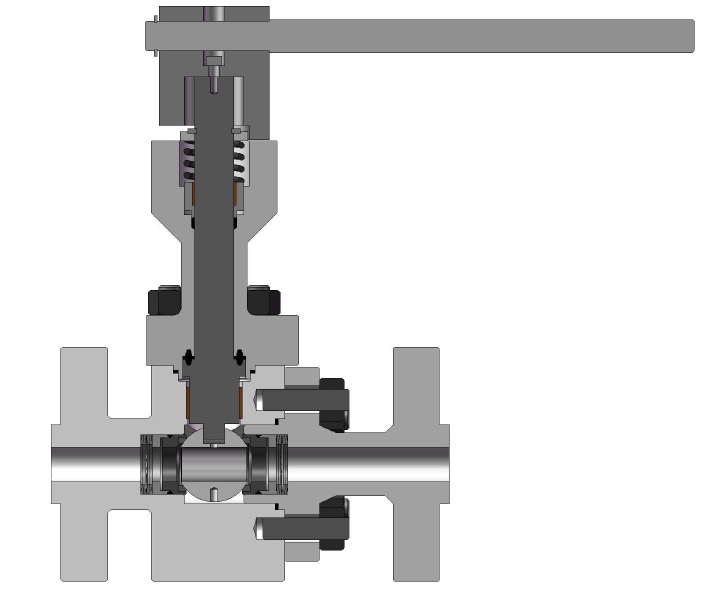

Valvola a seggi metallici per alte temperature

СЕРТИФИКАЦИЯ

  • Директива ЕС 97/23/CE PED
  • Директива ЕС 94/9/CE ATEX
  • ПОЖАРОБЕЗОПАСНОСТЬ API 607 ISO 10497
  • Подтверждено TA­LUFT
  • ВЫДЕЛЕНИЕ В АТМОСФЕРУ: 15848 ­2
  • SIL3 IEC61508
  • Подтверждено EAC
  • Подтверждено CRN
